A készlet-előkészítés kritikus hídként szolgál a nyers cellulóz-feldolgozás és a papírgép között. A malomkezelők általánosan elismerik ezt a szakaszt a papírgyár szíveként. A nyers, változó pépet egységes, gépre kész péppé alakítja. Ha ez a fázis nem működik hatékonyan, a malmok azonnal szenvednek a rossz lapképzéstől, a túlzott energiafelhasználástól, a nagy mennyiségű vegyi hulladéktól és a papírgép-szalag megnövekedett szakadásától. Ezek a működési hibák közvetlenül rontják a termék minőségét és a gép futtathatóságát.
Megértés és optimalizálás a Papírkészlet-előkészítő rendszer kötelező a modern papírgyártáshoz. Ez a műszaki útmutató leírja, hogyan értékelje ki, hogyan végezze el a hibaelhárítást és frissítse ezeket a rendszereket a malompadlón. Megtanulja, hogyan maximalizálhatja a rosthozamot, csökkentheti az energiafelhasználást, és hogyan garantálhatja a végtermék állandó minőségét a precíz mechanikai és kémiai kezelésekkel.
Az alapanyag-előkészítés meghatározza a papír végső tulajdonságait a precíz mechanikai kezelés (finomítás) és a kémiai keverés révén, mielőtt a szálasanyag elérné a megközelítési áramlási rendszert.
A finomítás a leginkább energiaigényes szakasz; a modern rendszerértékeléseknek előnyben kell részesíteniük az alacsony intenzitású finomítási technológiákat és az automatizált konzisztencia-ellenőrzéseket.
Az új szálról az újrahasznosított szálra való áttérés speciális szűrési és tisztítási konfigurációkat igényel a megnövekedett szennyezőanyag-terhelés túlzott szálveszteség nélküli kezelése érdekében.
A papírkészlet-előkészítő rendszer korszerűsítése megköveteli a meglévő elosztott vezérlőrendszerekkel (DCS) való gondos integrációt az állásidő csökkentése és az egyenletes adagolás biztosítása érdekében.
Az alapanyag-előkészítés szerepe a papírgyártási folyamatban
Az állomány-előkészítés pontos működési határainak meghatározása az első lépés minden korszerűsítést tervező malommérnök számára. Ez a folyamat közvetlenül azután kezdődik, hogy a cellulózgyár vagy az újrahasznosított rostpép lemeríti a terhelést. A gépkamránál fejeződik be, közvetlenül azelőtt, hogy a megközelítési áramlási rendszer átvenné az irányítást, hogy az erősen hígított anyagot a felfutószekrénybe szállítsa.
A folyamat határának meghatározása
Az alapanyag-előkészítés alapvetően különbözik az upstream cellulózkészítő és a downstream megközelítésű áramlási rendszerektől. Az upstream cellulózgyártás teljes egészében a szálak faforgácsból történő vegyi vagy mechanikai extrakciójára vagy az újrahasznosított bálák kezdeti lebontására összpontosít. A megközelítési áramlási rendszer kezeli a végső, masszív hígítást (gyakran 1% alá csökkenti a konzisztenciát) és a készlet hidraulikus szállítását a papírgép felfutószekrényébe. Az állomány-előkészítés pontosan e két fázis közé esik. Nyers, kalibrálatlan szuszpenziót vesz igénybe – általában 3–6%-os konzisztenciával –, és egy erősen ellenőrzött, gépi használatra kész alapanyaggá alakítja. Ez az átmenet gondosan irányított mechanikai nyírást, szennyeződések eltávolítását és pontos vegyszeradagolást foglal magában.
Alapvető célok: Egységes szálfelfüggesztés elérése
Ennek az eljárásnak feltétlenül szükséges, hogy a változó nyers pépet egységes, homogén iszapgá alakítsák. A rothasztóból vagy cellulózból érkező nyers pép töretlen rostkötegeket, változó nedvességszintet és vadul inkonzisztens rosthosszúságot tartalmaz. Ha közvetlenül a gépbe küldik, ez a pép gyenge pontokkal, csomókkal és lyukakkal teli lapot hoz létre. A rendszernek semlegesítenie kell ezeket az eltéréseket. Az elsődleges fizikai célok közé tartozik a szálak teljes diszperziója, a tulajdonságok módosítása mechanikus fibrillációval, az agresszív szennyeződések eltávolítása és a halott konzisztencia ellenőrzése. A fibrilláció fizikailag megváltoztatja a rostfalakat, növelve a felületet, így a szálak hatékonyabban tudnak hidrogénkötést kötni a huzalon történő lapképzés során.
Alapvető minőségi mutatók és sikerkritériumok
A malomüzemeltetők szigorú adatokra és specifikus kulcsfontosságú teljesítménymutatókra támaszkodnak az állomány-előkészítési területen elért siker mérésére. A Canadian Standard Freeness (CSF) célok és a Schopper-Riegler (°SR) értékek a cellulóz vízelvezetési sebességét jelzik, ami megszabja, hogy a papírgép milyen gyorsan tud működni. A szakítószilárdság és a szakítószilárdság aránya határozza meg a végtermék fizikai tartósságát. Az elfogadható szennyeződésszám biztosítja a papír vizuális és szerkezeti integritását.
A különböző végfelhasználási papírminőségek határozzák meg a készlet-előkészítő sor sajátos beállítását és agresszív jellegét. A finomítási intenzitást és a szűrési résméreteket aszerint állítjuk be, amit a gép aznap készít.
| Papírminőségű |
elsődleges készlet-előkészítési fókusz: |
tipikus mentességi cél (CSF) |
szennyezőanyag-tűrés |
| Csomagolótábla (Béléskarton) |
Nagy szilárdságú fejlesztés, OCC feldolgozás |
350-450 ml |
Közepes (a nagy törmelék eltávolítására összpontosítva) |
| Szövet és törölköző |
Lágyság, nagy térfogat, minimális szálvágás |
500-600 ml |
Alacsony (agresszív finomszűrést igényel) |
| Finom írópapír |
Kiváló átlátszatlanság, simaság, nulla szennyeződés |
250-350 ml |
Nulla tolerancia (többlépcsős előre/hátra tisztítás) |
| Újságpapír |
Átlátszatlanság, futhatóság, mechanikus pépkeverés |
100-150 ml |
Alacsony (a tinta és a ragacsok eltávolítására összpontosítva) |
A papírkészlet-előkészítő rendszer fő szakaszai
A modern készlet-előkészítő sor szekvenciális, magasan specializált egységműveletekből áll. Minden egyes szakasz speciális mechanikai erőket és kémiai beavatkozásokat alkalmaz a szálszuszpenzió finomítására, mielőtt az elérné a gép mellkasát.

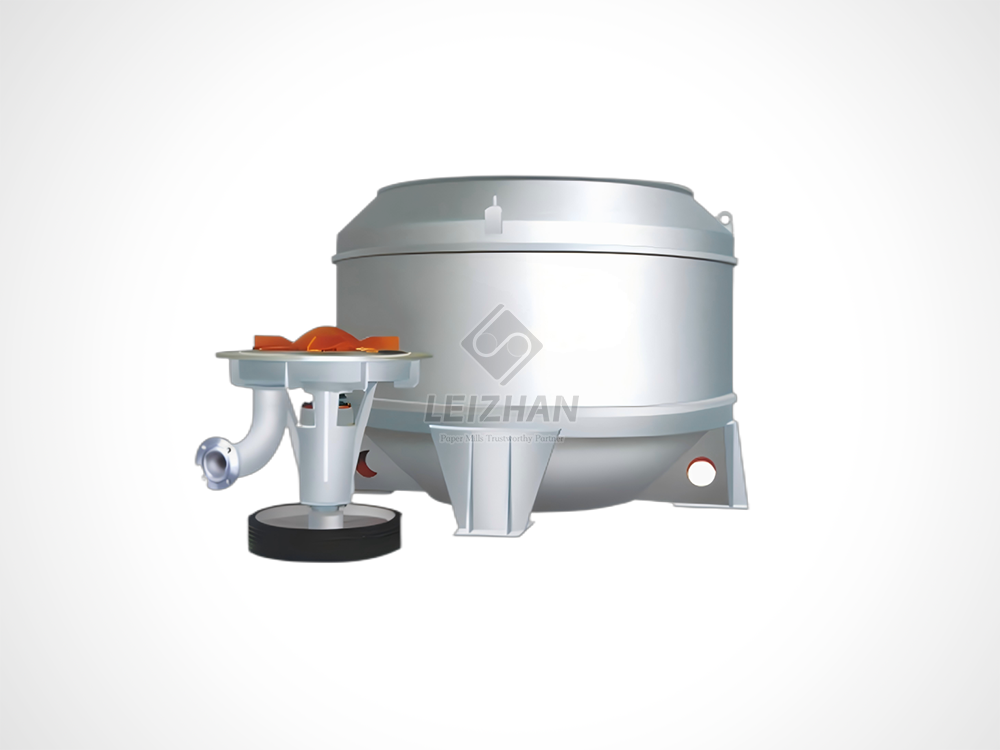

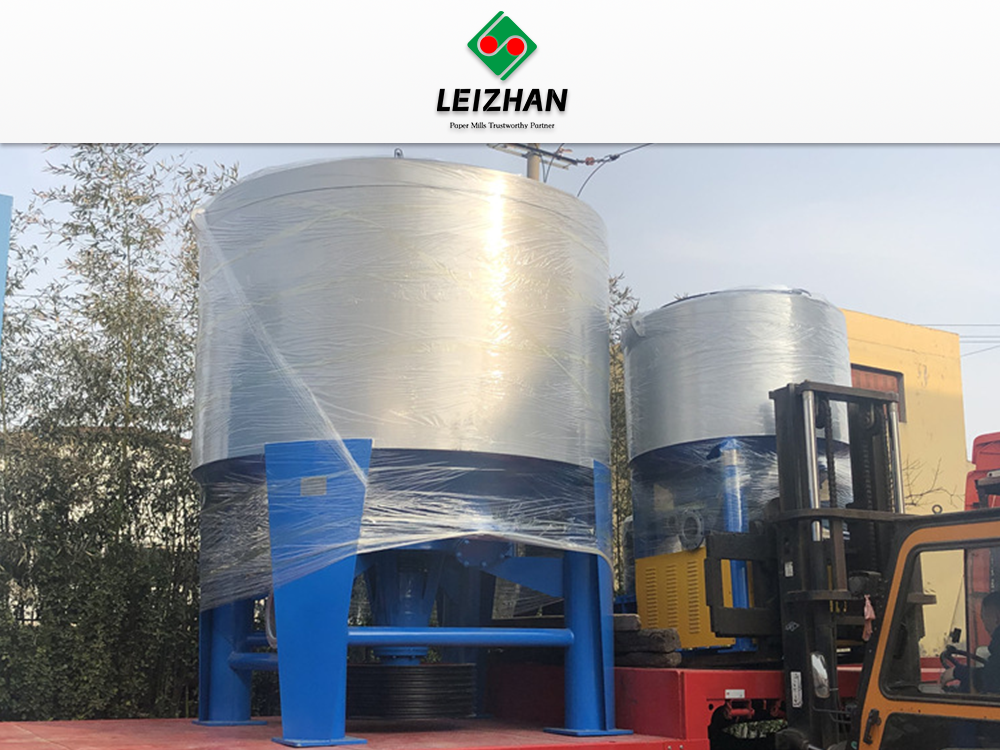

Pépesítés és hámlás
A folyamat a szűz cellulóz bálák, a piaci cellulóz vagy a gép tönkremenetelének erőszakos mechanikai lebontásával kezdődik. A porszívók masszív rotorokat és erős hidraulikus nyíróerőt használnak a nyersanyagok szétszedésére, így szivattyúzható zagy keletkezik. Az újrapépesítés után a szuszpenzió elkerülhetetlenül tartalmaz töretlen szálkötegeket vagy -pelyheket, amelyek kikerültek a pépesítő rotorból.
A deflakerek beavatkoznak, hogy szétválasztsák ezeket a makacs kötegeket. Intenzív hidrodinamikus nyírást alkalmaznak az egymásba illeszkedő fogazott állórészeken és rotorokon keresztül, hogy széttörjék a pelyheket anélkül, hogy az egyes szálakat elvágnák vagy károsítanák. Ez biztosítja, hogy minden egyes szál elkülönüljön, és rendelkezésre álljon a későbbi finomításhoz és ragasztáshoz.
A bálákat vagy a laza pépeket szállítószalagon keresztül adagolják a porszívó kádba.
Hígító vizet adunk hozzá, hogy elérjük a kívánt pépesítési konzisztenciát (alacsony konzisztencia esetén jellemzően 4-8%, magas konzisztencia esetén legfeljebb 15%).
A rotor örvényt hoz létre, lehúzva az anyagot a nyírási zónába.
A hígtrágya egy speciális lyukméretű elszívó lemezen halad át, hogy visszatartsa a nagy, nem pépesített darabokat.
Az átvett állományt egy lerakóládába szivattyúzzák, mielőtt a pelyhesítőn keresztül adagolják a köteg végső szétválasztásához.
Tisztítás és átvilágítás
A pelyhtelenítés után az alaplevet agresszíven meg kell tisztítani. A centrifugális tisztítók, közismert nevén hidrociklonok, teljes mértékben a fajsúlykülönbségek alapján távolítják el a szennyeződéseket. A forward tisztítószerek eltávolítják a nagy sűrűségű anyagokat, például homokot, üveget, szemcséket és fémdarabokat. A nehéz törmelék a külső falra szorul, és kiesik az alsó selejtcsúcsból. A fordított tisztítószerek az alacsony sűrűségű szennyeződéseket célozzák meg, mint például a műanyagok, viaszok, hungarocell és ragacsos anyagok, és a középső magba húzzák őket az elutasítás érdekében.
A centrifugális tisztítást követően az alapanyag túlnyomásos szitahengereken halad át. Ezek a sziták pontosan méretezett rések vagy lyukak és egy forgó fólia segítségével választják el a használható rostokat a túlméretezett törmeléktől. A megfelelő résméret megvédi a későbbi finomítókat a sérülésektől, minimalizálja a felhasználható szálveszteséget a selejtáramban, és biztosítja a lapok egyenletességét.
Finomítás és Fibrilláció
A finomítás az, ahol a szál tényleges papírgyártási potenciálja felszabadul. Módosítja a szálak morfológiáját a kötési szilárdság fokozása érdekében. A finomítók mechanikai nyomást és nyírást fejtenek ki a szálakra, amikor a forgó és az álló hornyos lemezek között haladnak. Ez a hatás belső fibrillációt okoz, ami elválasztja a rostfalat, és rugalmasabbá teszi a szálakat, így sűrű lappá esnek össze. Külső fibrillációt is okoz, ami a szál felületén lévő mikrofibrillumok felbomlását eredményezi, ami jelentősen megnöveli a hidrogénkötéshez rendelkezésre álló felületet.
Az üzemeltetőknek folyamatosan kezelniük kell a szálvágás és a fibrilláció közötti kritikus kompromisszumot. A túlzott vágás lerövidíti a szálakat, ami rontja a szakítószilárdságot és lelassítja a gép vízelvezetését. A megfelelő fibrilláció növeli a szakítószilárdságot, a felszakítási szilárdságot, az átlátszatlanságot és a térfogatot.
| Finomítótípus |
hatásmechanizmus |
Legjobb alkalmazási |
energiahatékonyság |
| Kúpos finomító (Jordan/Claflin) |
Hosszú tartózkodási idő, nagy vágási teljesítmény a meredek szögnek köszönhetően. |
Keményfa finomítás, rövid rostokat igénylő speciális papírok. |
Alacsonyabb hatásfok, nagyobb fajlagos energiafogyasztás. |
| Dupla lemezfinomító |
Párhuzamos lemezek, nagy kapacitás, kiváló fibrilláció kevesebb vágással. |
Puhafa finomítás, csomagolási minőségek, nagy tonnatartalmú malmok. |
Nagy hatékonyság, szabvány a modern raktári előkészítő sorokban. |
Keverés, hígítás és vegyszer hozzáadása
A gépkamra előtti utolsó szakasz a különböző száltípusok keverését jelenti a keverőládában. A kezelők a hosszúszálú puhafát (a szalagszilárdság és a szakadásállóság érdekében) rövidszálú keményfával (a felület simasága és formázása érdekében) keverik. A papírgép huzalgödöréből visszanyert fehér víz az egész rendszerre kiterjedő hígítást biztosít az alapanyag konzisztenciájának pontos szabályozásához.
Ebben a zónában történik a funkcionális adalékanyagok és a technológiai vegyszerek pontos adagolása. Az enyvezőszerek (például AKD vagy gyanta) szabályozzák a vízállóságot a nyomtatási minőségeknél. A nedves szilárdságú gyanták javítják a törülköző- és csomagolóanyagok tartósságát. Az olyan töltőanyagok, mint a kicsapott kalcium-karbonát (PCC), javítják az átlátszatlanságot és a fényességet, miközben csökkentik a rostok költségeit. A visszatartást elősegítő segédanyagok segítenek a finom részecskék és töltőanyagok a lapban tartani, ahelyett, hogy a huzalon keresztül folynának le, míg a habzásgátlók megakadályozzák a légbuborékok beszivárgását, amelyek tűlyukakat és kavitációt okoznak.
Papírkészlet-előkészítő rendszer értékelése és kiválasztása
A malommérnököknek és a beszerzési csapatoknak strukturált, adatvezérelt keretrendszerre van szükségük az új berendezések értékeléséhez vagy a rendszerszintű frissítések megtervezéséhez. E rendszerek értékeléséhez alaposan meg kell vizsgálni az energiafogyasztást, a szálkibocsátást, a vezérlés pontosságát és az automatizálási képességeket. Nem vásárolhat egyszerűen kész alkatrészeket; Ezeket az Ön egyedi bútor- és gépsebességéhez kell tervezni.
Energiahatékonyság és finomítás optimalizálása
A hagyományos finomítók hatalmas mennyiségű villamos energiát fogyasztanak, ami gyakran a teljes malom áramfelvételének 30%-át teszi ki. Ennek a magas fajlagos energiafelhasználásnak (SEC) való kezelése kiemelt prioritás a korszerű malmok számára, amelyek megpróbálják fenntartani a haszonkulcsot. Az alacsony intenzitású finomítólemezekre való frissítés – amelyek finomabb rúdmintázattal és keskenyebb hornyokkal rendelkeznek – jelentősen csökkentheti az energiafelhasználást, miközben fenntartja az optimális rostkezelést. A változtatható frekvenciájú meghajtók (VFD) a hatékonyság egy másik kritikus szintjét kínálják. A VFD-k lehetővé teszik a kezelők számára, hogy a finomító motor fordulatszámát a valós idejű folyamatigények és freeness-célok alapján állítsák be, közvetlenül csökkentve a kWh/tonna mutatót, és csökkentve az üzemeltetési költségeket minőségváltás vagy lassabb gépfutás során.
A rosthozam és a szennyezőanyag-kezelés
A rendszer méretezhetősége létfontosságú a különféle bútorminőségek kezeléséhez. Az iparág gyorsan elmozdul a magasabb újrahasznosított papírtartalom felé, beleértve a régi hullámkarton tartályokat (OCC) és a vegyes irodai hulladékot. Ezek az anyagok nehéz, előre nem látható szennyezőanyag-terhelést hordoznak. A selejtkezelési rendszerek értékelése elengedhetetlen. A cél a maximális szennyeződés-eltávolítás és a minimális használható rostveszteség egyensúlya.
Telepítsen többlépcsős szűrőhurkokat (elsődleges, másodlagos, harmadlagos), hogy visszanyerje a jó szálat a selejt folyamokból.
Használjon folyamatos selejtező tömörítőket a víz és a maradék rostok kipréselésére a végső szemétből, mielőtt az a szemetesbe kerülne.
Alkalmazzon könnyű selejtes tisztítószereket, amelyeket kifejezetten arra terveztek, hogy megragadják a mikro-ragadókat, mielőtt azok a gép ruházatába tömörülnének.
Konzisztencia-szabályozás, hígítás és mérési pontosság
A szigorú konzisztencia-szabályozás megakadályozza a papírgép alaptömegének ingadozását. Ha a konzisztencia akár 0,1%-kal is ingadoz, az alaptömegű szelep vadászni fog, vastag és vékony foltokat okozva a végső tekercsen. Az inline szenzorok szükségesek a konzisztencia, freeness és szálhossz folyamatos méréséhez. Ezek az érzékelők valós idejű adatokat szolgáltatnak a vezérlőrendszernek, amely azonnal modulálja a hígítóvíz szelepeket.
Az adagolószivattyú pontossága és a tömegáram-mérők egyformán kritikusak a vegyi adalékanyagok esetében. Szigorú vegyszer/rost arányt tartanak fenn az alapanyag száraz tömegáramán alapulóan. A pontatlan vegyszeradagolás elpazarolt drága adalékanyagokhoz, rossz lapminőséghez és instabil nedves vég kémiához vezet, ami laptörést okoz.
Automatizálás, DCS integráció és vezérlőrendszerek
A modern raktár-előkészítő vonalak nagymértékben támaszkodnak az automatizálásra a stabilitás fenntartása érdekében. A készlet-előkészítési vezérlők integrálása a malom átfogó elosztott vezérlőrendszerébe (DCS) lehetővé teszi az automatikus minőségváltást és előrejelző beállítást. Amikor a gépkezelő új minőséget választ, a DCS automatikusan beállítja a finomító terhelést, a keverési arányokat és a vegyszer adagolási sebességet. Ez az integráció csökkenti a kézi beavatkozást, és minimalizálja a rossz minőségű átmenet idejét a különböző papírfajták között. A jól megtervezett ember-gép interfész (HMI) tiszta rálátást biztosít a kezelők számára. A mellkasi szintek, az áramlási sebességek, a finomítási energia és a szelephelyzetek valós idejű monitorozása biztosítja, hogy a rendszer a csúcsteljesítményen működjön folyamatos kézi beállítás nélkül.
Megvalósítási kockázatok és mérséklési stratégiák
Az állomány-előkészítési infrastruktúra korszerűsítése gyakorlati realitásokkal, átvételi kockázatokkal és súlyos karbantartási megfontolásokkal jár. A megfelelő tervezés és tervezés csökkenti ezeket a kockázatokat, és biztosítja a zökkenőmentes átállást a régi berendezésekről az újakra.
Integráció a meglévő megközelítési áramlási rendszerekkel
Az új, nagy kapacitású készlet-előkészítő berendezések és az örökölt áramlási csővezetékek összehangolása jelentős kockázatokat rejt magában. A hidraulikus instabilitás, a konzisztencia ingadozása és a pulzálási problémák destabilizálhatják a papírgép felfutószekrényét. E kockázatok csökkentése érdekében a mérnöki csapatoknak átfogó hidraulikus modellezést kell végezniük a telepítés előtt. A vízhurok kiegyensúlyozására és a túlfeszültség-kamra kapacitásának auditjára is szükség van annak biztosítására, hogy az új berendezések zökkenőmentesen integrálódjanak a meglévő infrastruktúrába, túlcsorduló ládák vagy kiéhezett szivattyúk nélkül.
Az állásidő kezelése a frissítések során
A nagy ládák, finomítók vagy szűrőhurkok cseréje gyakran hosszabb malomleállást igényel. Az elveszett gyártási idő közvetlenül befolyásolja a malom jövedelmezőségét. A szakaszos üzembe helyezés bevált kockázatcsökkentési stratégia. A moduláris csúszdák helyszíni előszerelése csökkenti a telepítési időt. A párhuzamos bypass vezetékek használata lehetővé teszi, hogy a régi rendszer egyes részei működjenek, miközben az új alkatrészeket bevezetik és tesztelik, jelentősen csökkentve az általános leállási időt a végső csatlakozási kimaradás során.
Karbantartás és kopóalkatrészek élettartama
A finomítólemezek, szitakosarak és tisztítókúpok felgyorsult kopása a készlet minőségének hirtelen csökkenéséhez és magas működési költségekhez vezet. A kopott szitakosár átengedi a szilánkot és a ragacsos anyagokat a gépbe.
| Alkatrész |
tipikus kopási mechanizmusa |
mérséklő stratégia |
várható élettartama |
| Finomító lemezek |
Csiszoló kopás homokból/szemcsékből, rudak lekerekítése. |
Adjon meg magas krómtartalmú ötvözeteket, és ügyeljen arra, hogy a centrifugális tisztítás optimalizálva legyen. |
3-12 hónap (nagymértékben bútorfüggő) |
| Képernyő kosarak |
A rés kiszélesedése a koptató áramlástól, a huzal elfáradása. |
Használjon kemény krómozott vagy kerámia bevonatú ékhuzalkosarakat. |
12-24 hónap |
| Tisztító kúpok |
Belső dörzsölés erős szemcséktől és üvegtől. |
Szereljen be kerámia alsó kúpokat vagy nagy sűrűségű poliuretánt. |
2-5 év |
A rezgéselemzés és a nyomásesés-figyelés végrehajtása lehetővé teszi az előrejelző karbantartást. Ez a megközelítés lehetővé teszi a karbantartó csapatok számára, hogy az ütemezett leállások során cseréljék ki az alkatrészeket ahelyett, hogy hajnali 2 órakor reagálnának a váratlan katasztrofális meghibásodásokra.
Következtetés
A rendkívül optimalizált állomány-előkészítési beállítás nem alku tárgya a cél papírminőség eléréséhez, a szalagtörések minimalizálásához és az energiaköltségek szabályozásához. Az alábbi lépések végrehajtásával azonnal javíthatja működését:
Indítson átfogó rendszerauditot, beleértve a fajlagos energiafogyasztás (SEC) feltérképezését az összes finomítóban az energiapazarlás azonosítása érdekében.
Végezzen szálmorfológiai elemzést annak meghatározására, hogy a jelenlegi finomítólemezek nem okoznak-e túlzott szálvágást, hanem a fibrillációt.
Értékelje jelenlegi DCS-integrációját, hogy azonosítsa az automatizált konzisztencia-szabályozás és a vegyszer-adagoló hurkok szűk keresztmetszeteit.
Vizsgálja meg a selejtkezelő rendszert, hogy pontosan kiszámítsa, mennyi felhasználható szál kerül naponta a hulladéklerakóba.
GYIK
K: Mi a különbség a cellulózkészítés és az alapanyag-előkészítés között?
V: A cellulóz agresszív vegyszeres főzéssel vagy mechanikus őrléssel nyers szálakat von ki faforgácsból vagy újrahasznosított bálákból. Az állomány-előkészítés során a nyers, kalibrálatlan pépet mechanikusan finomítják, tisztítják, szitázzák és keverik, hogy egységes, szigorúan ellenőrzött, kifejezetten a papírgéphez szabott péppé jöjjön létre.
K: Miért tekintik a finomítást a készlet-előkészítés legkritikusabb lépésének?
V: A finomítás mechanikusan módosítja a rostokat a sejtfalak delaminációjával, növelve felületüket és rugalmasságukat. Ez a fibrillációs folyamat közvetlenül meghatározza a végső papír szakítószilárdságát, térfogatát és átlátszatlanságát, így ez a termékminőség szempontjából a legbefolyásosabb mechanikai lépés.
K: Hogyan szabályozza a papírkészlet-előkészítő rendszer a konzisztenciát?
V: A rendszer úgy szabályozza a konzisztenciát, hogy pontos mennyiségű visszanyert fehér vizet ad a sűrű pép iszaphoz. A beépített nyíró- vagy mikrohullámú érzékelők folyamatosan mérik a szálkoncentrációt, és automatikusan beállítják a hígítószelepeket a DCS-n keresztül, hogy fenntartsák a pontos célkonzisztenciát.
K: Melyek a fő energiafogyasztók az állomány-előkészítési folyamatban?
V: A finomítók és a porszívók az elsődleges energiafogyasztók. A nyersanyagok és a fibrillált szálak lebontásához szükséges mechanikai nyíróhatás hatalmas elektromos bemenetet igényel a nagy motoroktól, így az energiaoptimalizálás ezeken a specifikus területeken kritikus a malom jövedelmezősége szempontjából.
K: Hogyan befolyásolják a ragacsos anyagok és a szennyeződések az alapanyag-előkészítés hatékonyságát?
V: Ragadók, amelyek újrahasznosított papírból, vakszita kosarakból, eltömődött tisztítókúpokból és papírgépet formázó szöveteken visszamaradt ragasztók és műanyagok. Súlyosan csökkentik a berendezés hatékonyságát, karbantartási állásidőt kényszerítenek ki a kiforráshoz, és lyukakat vagy szalagtöréseket okoznak a végső lapon.
K: Milyen szerepet játszik a keverőláda a papírgyártásban?
V: A keverőláda központi keverőagyként működik a gépkamra előtt. Tökéletesen homogén keverékké egyesíti a különböző száltípusokat, a visszanyert törmeléket és a kémiai adalékanyagokat, így biztosítva, hogy a pép pontosan megfeleljen a jelenlegi papírminőséghez szükséges fizikai és kémiai előírásoknak.
