Tunge urenheder, der kommer ind i den efterfølgende pulpfremstillingsproces, skaber øgede driftsomkostninger. Trampet metal, glasskår, sand, snavs og tæt plast fremskynder slid på raffinerplader og skærmkurve. Dette fører til hyppige vedligeholdelsesstop og ødelagt udstyr. Forarbejdning af genbrugsmaterialer eller stærkt forurenet jomfrumasse i konsistenser mellem 2% og 6% udgør en markant fysisk udfordring. Du er nødt til at adskille tætte forurenende stoffer uden at forårsage for stort fibertab, tilstoppe systemet eller kræve massive fortyndingsvandsmængder, der forstyrrer møllens vandbalance.

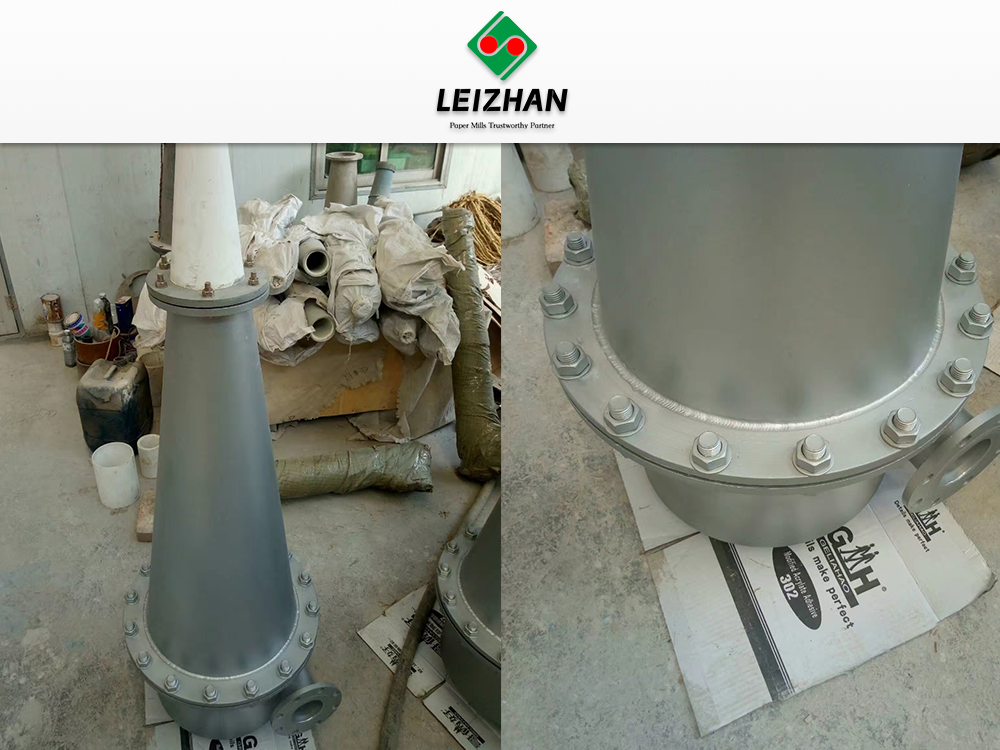

Den primære forsvarsmekanisme i den grove screeningsløkke er High Consistency Centricleaner . Dette udstyr, der ofte omtales som en højdensitetsrens eller HD-rens, er afhængig af centrifugalmekanik for at beskytte downstream-aktiver. Ved at opsnappe stort og tungt affald umiddelbart efter pulperen forhindrer det katastrofal skade på følsomt roterende maskineri. Vi vil nedbryde væskedynamikken, tekniske funktioner og evalueringskriterier, der er nødvendige for at specificere den rigtige enhed til specifikke møbeltyper og produktionskapaciteter.
Centrifugalseparationsmekanik: Højkonsistente centricleanere udnytter tangentiel materialeindgang til at skabe et rotationsflow med høj hastighed, der adskiller materialer baseret på specifik vægt i stedet for fysisk størrelse.
Nedstrøms aktivbeskyttelse: Effektiv fjernelse af tung slagge, sand og metal på højkonsistensstadiet forlænger direkte livscyklussen for nedstrømsdeflakere, raffinører og fine sigter.
Kritiske evalueringsmetrikker: Indkøbs- og ingeniørhold skal evaluere renere effektivitet baseret på trykfaldskrav, afvise udledningsmekanismer (intermitterende vs. kontinuerlig) og slidstyrken af keglematerialerne (f.eks. aluminiumoxidkeramik).
Operationelle afvejninger: Afbalancering af maksimal urenhedsfjernelse med minimal fiberafvisning kræver præcis kontrol af trykforskelle og, i nogle designs, påføring af elutriationsvand.
Mekanikken: Sådan fungerer en højkonsistens centricleaner
Tangential Entry og Fluid Dynamics
Separationsprocessen begynder i det øjeblik, pulpsuspensionen kommer ind i udstyret. Materiel kommer tangentielt ind i den øvre cylindriske sektion under betydeligt fødepumpetryk, typisk i området fra 150 til 250 kPa afhængigt af det specifikke enhedsdesign. Denne specifikke indgangsgeometri tvinger væsken mod indervæggen og omdanner øjeblikkeligt lineær hastighed til intens rotationshastighed. Væsken etablerer en primær nedadgående hvirvel, der spiraler langs cylinderens og keglens indre omkreds. Denne højhastighedsrotation genererer de centrifugalkræfter, der er nødvendige for at skubbe tungere partikler udad og adskille dem fra hovedfibersuspensionen. Volutdesignet ved indløbet minimerer turbulens, hvilket sikrer en jævn overgang til rotationsstrømningsmønsteret.
Centrifugalkraft vs. specifik tyngdekraft
Centrifugalrensning bygger udelukkende på princippet om vægtfylde snarere end fysiske dimensioner. Centrifugalkraften virker uforholdsmæssigt meget på tunge urenheder, fordi disse forurenende stoffer har en højere vægtfylde end cellulosefibre og vand. Vand har en vægtfylde på 1,0, og mættede cellulosefibre svæver omkring 1,5. I modsætning hertil sidder silicasand på 2,6, og stålfragmenter overstiger 7,8. Når suspensionen roterer, driver rotationsenergien disse tætte partikler udad mod den renere væg. I mellemtiden forbliver de lettere cellulosefibre suspenderet tættere på midten af den roterende væskesøjle. Denne densitetsbaserede adskillelse isolerer små, tunge partikler, som ellers ville glide gennem de fysiske barrierer af nedstrøms trykskærme.
Den kegleformede krops rolle
Renserens geometri dikterer dens separationseffektivitet. Udstyret går fra en bred øvre cylinder til en indsnævrende underkegle. Når væsken bevæger sig nedad i de smallere sektioner af keglen, accelererer den roterende væskehastighed hurtigt på grund af bevarelsen af vinkelmomentum. Denne acceleration intensiverer dramatisk den centrifugalkraft, der påføres suspensionen. Den forstærkede kraft sikrer, at selv marginalt tungere partikler bliver drevet til ydervæggen, før væsken når afvisningszonen i bundspidsen. Den præcise vinkel på denne kegle bestemmer balancen mellem separationseffektivitet og trykfald. Stejlere kegler giver generelt højere adskillelseseffektivitet, men kræver højere fødetryk for at opretholde hvirvelen.
Den sekundære opadgående hvirvel
Væskedynamik skifter dramatisk ved spidsen af den nedre kegle. Fordi udstyret fungerer under et kontinuerligt trykforskel, kan væsken ikke blot komme ud af bunden. Den rene pulp, kendt som accepterer, har en lavere specifik vægt og samler sig nær midtaksen. I bunden af keglen vender denne lighter-accept-skål retning for at danne en indre lavtrykshvirvel. Denne sekundære hvirvel bevæger sig hurtigt opad gennem det nøjagtige centrum af renseren, passerer gennem hvirvelsøgeren og forlader via acceptudgangen øverst på enheden. En luftkerne dannes naturligt i det absolutte centrum af denne opadgående hvirvel, der stabiliserer flowet og forhindrer genblanding af adskilte forurenende stoffer.
Typer af urenheder målrettet af en højkonsistent papirmasserens
Kategorisering af tunge forurenende stoffer
De High Consistency Pulp Cleaner er rettet mod specifikke trampmaterialer, der kommer ind i møllen gennem råmaterialeballer. Almindelig affald omfatter tunge hæfteklammer, bindetråd, papirclips, grus, sand, glasskår og tæt snavs. I genbrugspapirfabrikker, der behandler Old Corrugated Containers (OCC), støder systemet også på tung plast og metalliske fragmenter fra forsendelsespaller. Rensemidlet fjerner med succes upulperede klumper og tætte fiberknuder, der kræver yderligere afskalning, og forhindrer dem i at tilstoppe nedstrøms fine sigter. Operatører skal forstå vægtfylden af disse forurenende stoffer for at optimere renserens driftsparametre.
Densitet af almindelige mølleforurenende stoffer
| Forureningstype |
Gennemsnitlig |
sværhedsgrad ved fjernelse |
| Tramp metal (stål/jern) |
7,5 - 8,0 |
Lav |
| Glasskår |
2,4 - 2,8 |
Lav |
| Silica Sand / Grus |
2,6 - 2,7 |
Lav |
| Tæt plast (PET/PVC) |
1,3 - 1,5 |
Høj |
| Cellulosefiber (reference) |
1,5 (mættet) |
N/A |
Størrelse vs. tæthedsadskillelse
Mølleingeniører forstår, at centrifugalrensning er obligatorisk sammen med traditionel barrierescreening. Grove og fine sigter adskiller materialer udelukkende baseret på fysisk størrelse ved at bruge præcisionsfræsede slidser eller borede huller. Et lille stykke tæt tråd eller et korn af silicasand kan nemt orientere sig, så det passerer gennem en 0,15 mm skærmslids. Centricleaners løser denne sårbarhed ved at fjerne små, meget tætte partikler, der omgår fysiske barrierer. Kombination af tæthedsadskillelse med størrelsesseparation giver en omfattende forsvarsmekanisme til stampræparationslinjen. Du kan ikke stole på slidsede skærme alene til at fange tungt, smalt affald.
Virkningen af ikke-fjernet slag
Undladelse af at fjerne tung slagge på højkonsistensstadiet forårsager alvorlige mekaniske skader i hele møllen. Trampmetal, der går uden om renseren, vil øjeblikkeligt skære raffineringsplader, ødelægge dyr metallurgi og standse produktionen. Skarpt glas og grus punkterer let fine skærmkurve, hvilket fører til massiv fiberforurening og kræver øjeblikkelig udskiftning af kurven. Suspenderet sand introducerer alvorligt slibende slid i rørinfrastrukturen, pumpehjulene og ventilsæderne. Denne erosion reducerer drastisk driftslevetiden for alt nedstrøms væskehåndteringsudstyr, hvilket tvinger for tidlige ombygninger af dyre centrifugalpumper.
Tekniske funktioner, der skal evalueres i en højkonsistens-centricleaner
Slidstyrke og materialevalg
Driftstiden afhænger i høj grad af de materialer, der bruges til at konstruere den nederste kegle, hvor centrifugalkræfterne og sliddet er mest intense. Polyurethankegler giver fleksibilitet og slagfasthed, men nedbrydes hurtigt under tunge sandbelastninger. Støbejern giver fremragende strukturel styrke, men lider af korrosion og gradvis erosion. Høj-aluminiumoxid keramik leverer enestående modstand mod stærkt slibende sand og metal, der bevæger sig ved høje hastigheder. Keramiske komponenter forhindrer hyppige vedligeholdelsesstop og bevarer den indvendige geometri, der kræves for optimal hvirveldannelse. Ved inspektion af keglen under nedlukninger bør vedligeholdelsesteams følge en streng evalueringsprotokol.
Isoler fødepumpen og lås hovedstrømforsyningen ude.
Luk de manuelle afspærringsventiler på både føde- og acceptledningerne.
Aflast det indre tryk ved hjælp af den udpegede udluftningsventil.
Fjern den nederste kegledel via flangeforbindelsen.
Undersøg den indvendige keramiske eller polyurethanbeklædning for riller, huller eller ujævne slidmønstre.
Mål den indvendige diameter af afvisningsspidsen og sammenlign den med OEM-specifikationer.
Afvis kammerdesign og udledningsmekanismer
Ingeniører skal vurdere, hvordan udstyret håndterer det afviste materiale. Intermitterende udledningssystemer anvender et afvisningskammer udstyret med pneumatiske dobbeltventiler. Den øverste ventil åbner for at tillade tungt affald at falde ind i kammeret, og lukker derefter, før bundventilen åbner for at dumpe affaldet, hvilket forhindrer tryktab. Kontinuerlige blødningssystemer opretholder en konstant, lille strøm af rejekter, hvilket er enklere, men kræver sekundær behandling. De fleste moderne enheder har et kraftigt skueglas. Denne gennemsigtige sektion giver operatørerne mulighed for visuelt at overvåge afvisningskammeret og sikre, at det ikke overfylder og forstyrrer den interne hvirvel.
Udledningsmekanisme sammenligning
| Systemtype |
Operationel mekanisme |
Fibertab Potentielt |
vedligeholdelseskrav |
| Intermitterende (dobbeltventil) |
Sekventiel åbning/lukning af to pneumatiske ventiler |
Meget lav |
Høj (ventiltætninger, aktuatorer) |
| Kontinuerlig blødning |
Konstant åben åbning i spidsen |
Høj (Kræver sekundær fase) |
Lav (ingen bevægelige dele) |
Elutriation Vandinjektion
For at maksimere fiberudbyttet har mange avancerede rengøringsmidler elutriationsvandinjektion ved rejektspidsen. Elutriation, eller fortyndingsvand, injicerer tangentielt nær bunden af keglen. Denne rene vandstrøm modvirker den nedadgående bevægelse af gode cellulosefibre, der bliver trukket med det tunge affald. Det indsprøjtede vand vasker disse lettere fibre tilbage i acceptstrømmen. Implementering af elutriation minimerer fibertabet betydeligt, samtidig med at tung slagge kan falde uhindret ned i rejektkammeret. Elutriationsvandtrykket skal holdes på 20 til 50 kPa højere end det indre tryk ved injektionspunktet for at forhindre, at materiel bakkes op i vandledningerne.
Trykfald og energiforbrug
Vedligeholdelse af den indre hvirvel kræver en specifik trykforskel mellem fødeindløbet og acceptudløbet. Ingeniører skal vurdere energieffektiviteten af fødepumpen i forhold til renserens separationseffektivitet. Et højere trykfald øger generelt renseeffektiviteten ved at centrifugere væsken hurtigere, men det kræver væsentligt mere elektrisk energi fra fødepumpen. Et standardtrykfald (Delta P) varierer fra 100 til 150 kPa. Operatører skal finde det optimale trykindstillingspunkt, der fjerner den nødvendige mængde tungt affald uden at spilde pumpeenergi eller forårsage for stort slid på de indvendige keglevægge.
Operationelle afvejninger: Rengøring med høj konsistens vs. medium/lav konsistens
Konsistensintervaller og systemplacering
Papirengøringsmidler er kategoriseret efter konsistensen af det materiale, de behandler. Enheder med høj konsistens fungerer med mellem 2% og 6% tørstof. Systemer med medium konsistens kører ved 1,5 % til 2 %, mens systemer med lav konsistens håndterer stærkt fortyndet lager under 1,5 %. Møller placerer enheder med høj konsistens umiddelbart efter pulperen eller blæsetanken. På dette stadium er bestanden tyk, og affaldet er stort og ødelæggende. At placere disse robuste enheder forrest i linjen fungerer som den første forsvarslinje, der beskytter alle efterfølgende udtyndings- og screeningsstadier mod katastrofale mekaniske skader.
Målretning efter tung vs. let urenhed
Enheder med høj konsistens er strengt designet til at målrette mod tungt affald med en høj vægtfylde. De udmærker sig ved at fjerne metal, glas og sten. De er ineffektive til at fjerne lette forurenende stoffer. Nedstrøms rengøringsmidler med middel og lav konsistens er påkrævet for at målrette mod lette urenheder. Disse frem- og tilbagegående rengøringsmidler håndterer plastik, styropor, klæbrer, skæver og fint snavs. Et komplet lagerforberedelsessystem kræver både højkonsistent tung fjernelse og lavkonsistent let fjernelse for at opnå den endelige papirkvalitet. Du kan ikke tvinge en enkelt rengøringstype til at håndtere begge ender af vægtfyldespektret.
Fibergenvindingsrater vs. fjernelse af forurenende stoffer
Centrifugalrensning involverer en iboende operationel afvejning mellem renlighed og udbytte. Højere centrifugalkræfter og bredere rejektåbninger øger hastigheden for fjernelse af urenheder, hvilket sikrer en renere acceptstrøm. Disse aggressive indstillinger risikerer højere afvisning af gode fibre, hvilket sender værdifuld cellulose til lossepladsen. Operatører skal balancere disse målinger baseret på den specifikke møbelkvalitet og de endelige produktkrav. Brug af elutriationsvand og optimering af den automatiserede ventiltiming hjælper med at afbøde denne afvejning og maksimere genvinding uden at ofre renlighed. Justering af opholdstiden for den øverste afvisningsventil påvirker direkte mængden af fiber tabt under hver dumpcyklus.
Kapacitet vs. fodaftryk
Når man designer et møllelayout, er fodaftryk en vigtig overvejelse. Enkelte enheder med stor diameter og høj konsistens behandler massiv volumetrisk gennemstrømning. En enkelt enhed kan ofte håndtere hele produktionsflowet, der kommer fra pulperen, og behandler alt fra 1.000 til 5.000 liter i minuttet. Finrensning med lav konsistens kræver omfattende multi-cyklonbanker indeholdende hundredvis af kegler med lille diameter til at behandle den samme mængde fiber på grund af de massive fortyndingsvandsvolumener, der kræves. De store enkeltenheder sparer værdifuld gulvplads, samtidig med at de yder en kritisk groft lagerbeskyttelse.
Implementeringsrisici og afbødningsstrategier
Risiko: Tilslutning af Reject Outlet
Den mest almindelige funktionsfejl er tilslutning ved afvisningsudtaget. Dette sker på grund af overakkumulering af tunge faste stoffer, indførelsen af overdimensioneret trampmetal, der slår bro over åbningen, eller en fejl i den automatiske udledningsventilsekvens. Når stikkontakten tilsluttes, bakkes tungt affald op i keglen, hvilket forstyrrer hvirvelen og sender sand og metal direkte ind i acceptstrømmen. Afbødning kræver implementering af automatiserede udrensningscyklusser styret af møllens DCS. Brug af kraftige pneumatiske knivventiler forhindrer blokering. Ved at sikre korrekt for-screening med skrammelfælder og raggere i pulperen reduceres mængden af overdimensioneret affald, der når støvsugeren.
Risiko: Accelereret rotor- og keglenedbrydning
Behandling af stærkt slibende genbrugsmaterialer, såsom OCC stærkt forurenet med gadesand, forårsager for tidligt slid på den nederste keglesektion. Når keglevæggen eroderes, ændres den indre geometri, hvilket ødelægger den væskedynamik, der kræves for effektiv adskillelse. For at afbøde denne risiko bør ingeniører specificere modulære kegledesigns. Modulær konstruktion gør det muligt for vedligeholdelsesteams kun at udskifte den slidstærke nedre top i stedet for hele enheden. Opgradering af de nederste sektioner til høj-aluminiumoxid keramik forlænger vedligeholdelsesintervallerne drastisk sammenlignet med standard polyurethan eller stål.
Risiko: Suboptimale trykforskelle
Centrifugaladskillelse mislykkes, hvis den indre hvirvel kollapser. Vortex-kollaps er typisk forårsaget af udsving i fødepumpens tryk, pludselige ændringer i lagerkonsistensen eller medført luft i systemet. Når trykforskellen falder, stopper adskillelsen helt. Mitigation involverer installation af præcisionstryktransmittere på både føde- og acceptledningerne. Disse sensorer skal integreres direkte i møllens distribuerede kontrolsystem til overvågning i realtid. DCS'en kan derefter automatisk justere fødepumpens Variable Frequency Drive (VFD) for at opretholde det nøjagtige trykfald, der kræves for kontinuerlig, stabil drift.
Konklusion
Udfør en omfattende indretningsaudit for at bestemme den nøjagtige vægtfylde og volumen af forurenende stoffer, der kommer ind i din pulpproces.
Installer præcisionstryktransmittere på føde- og acceptledningerne, og integrer dem i DCS'en til automatiseret VFD-kontrol.
Opgrader de nederste keglesektioner af eksisterende enheder til høj-aluminiumoxidkeramik, hvis du behandler stærkt slibende OCC eller stærkt slebet materiale.
Implementer automatiske udrensningscyklusser på rejektudledningsventilerne for at forhindre brodannelse og hvirvelkollaps.
Anmod om computational fluid dynamics (CFD)-modeller fra udstyrsproducenter for at verificere krav til trykfald, før du færdiggør nye installationer.
FAQ
Q: Hvad er det optimale konsistensinterval for en højkonsistens centricleaner?
A: Den optimale driftskonsistens varierer typisk fra 2 % til 6 %. At arbejde inden for dette specifikke område gør det muligt for udstyret effektivt at adskille tungt affald uden at kræve store mængder fortyndingsvand, og derved opretholde effektiviteten og vandbalancen i den grove sigtekreds.
Spørgsmål: Er en High Density (HD) Cleaner det samme som en High Consistency Centricleaner?
A: Ja. I papirmasse- og papirindustrien bruges disse udtryk i flæng. Begge refererer til centrifugalseparationsudstyret, der er placeret tidligt i lagerforberedelseslinjen for at fjerne tunge forurenende stoffer som metal, glas og sand fra tykke pulpsuspensioner.
Q: Hvordan adskiller en centricleaner sig fra en tryksigte i pulpforarbejdning?
A: En centricleaner adskiller forurenende stoffer baseret på vægtfylde ved hjælp af centrifugalkraft, og skubber tunge genstande til ydersiden. En trykskærm adskiller materialer baseret på fysisk størrelse ved hjælp af en fysisk barriere med specifikke spalte- eller huldimensioner. Begge er nødvendige for fuldstændig pulprensning.
Q: Hvad får en højkonsistent papirmasserens til at tilstoppe, og hvordan kan det forhindres?
A: Tilstopning skyldes normalt overakkumulering af tunge faste stoffer, overdimensioneret trampmetal, der slår bro over mellemrummet, eller en fejl i den automatiske udledningssekvens. Forebyggelse kræver implementering af automatiserede udrensningscyklusser, brug af kraftige pneumatiske ventiler og sikring af korrekt for-screening ved pulpmaskinen.
Spørgsmål: Hvorfor bruges elutriationsvand i rejektkammeret på en centricleaner?
A: Elutriationsvand injiceres i bunden af renseren for at modvirke den nedadgående strøm af gode cellulosefibre. Det vasker disse lettere fibre tilbage i acceptstrømmen, hvilket minimerer fibertabet betydeligt, samtidig med at tung slagge kan udledes normalt.
Q: Hvor ofte skal de keramiske kegler i en centricleaner udskiftes?
A: Hyppigheden af udskiftning afhænger helt af slibeevnen af møblet og driftstiden. Meget slibende genbrugsmateriale som OCC med højt sandindhold vil slide kegler hurtigere. Modulære design tillader møller kun at erstatte den slidte nedre top, hvilket sparer tid og ressourcer.
Q: Hvad er standardtryktabet, der kræves for effektiv centrifugalrensning?
A: Det nødvendige trykfald varierer afhængigt af specifik udstyrsdesign og indretningstype. Opretholdelse af en præcis, konstant trykforskel mellem føde- og acceptledningerne, typisk mellem 100 og 150 kPa, er afgørende for at opretholde den indre hvirvel og sikre optimal adskillelse.
